Соединители, замки конвейерных лент

Соединение конвейерной (транспортерной) ленты механическими соединителями
Основные преимущества механического соединения конвейерных лент :
  • быстрота способа стыкования конвейерной ленты;

  • небольшие финансовые затраты по сравнению с вулканизацией;

  • данный метод исключает необходимость в специальном помещении и громоздком оборудовании (прессы для вулканизации);

  • механическое стыкование конвейерных лент можно произвести при отрицательных температурах и в помещениях с повышенной запыленностью;

  • нет необходимости в применении высококвалифицированного персонала для вулканизации;

  • для конвейеров, где длительный простой недопустим, механическое соединение предпочтительно как временная мера (для высоко-нагруженных конвейеров) или для постоянной эксплуатации;

  • для конвейеров, длина которых часто меняется, разъемное механическое соединение наиболее предпочтительно.

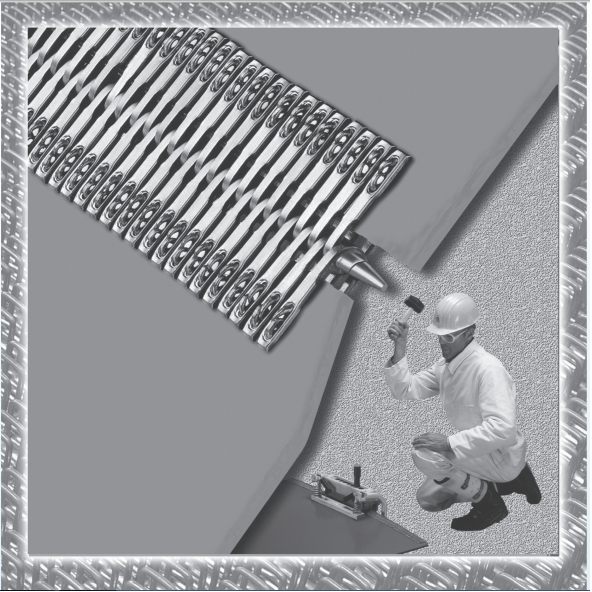

Молотковые системы для соединителей серии MH20

Соединителями системы МН 20 можно соединять ленту б/у и неравномерной толщины !
Соединительная скоба
Соединительный стержень
Легкаямонтажная единица MH 20
поставляется в комплекте стандартными размерами 600, 800, 1000, 1200 и 1400 мм.  с магазином, бойком и молотком

Система МH20 - применяется для лент с агрегатной прочностью до 1600 кН/м (самая мощная из молотковых систем), в случаях когда предпочтителен молотковый монтаж и легкое простое оборудование.



Характеристика: Оцинкованная стальная скоба. Скоба утоплена в паз. Плоский профиль соединителя плотно садится на ленту. Пластина из конструкционной стали.

Соединение лент системой МН 25-27 МАТО

Соединение лент системой U-30 МАТО

Соединение лент системой Н-30 МАТО

Резьбовые, винтовые соединители лент серии MS-190

Резьбовая, винтовая система MS применяется  как для соединения конвейерных лент "встык", так и для ремонта лент, например при продольных порывах, порезов лент, отслоение борта или накладки ленты.



Соединители MS базовые  -  Материал верхней и нижней пластины: Специальная сталь.

Соединители MН износостойкие  -  Материал верхней и нижней пластины: Закаленная (твердая) сталь.

Соединители MS S  коррозионностойкие  -   Материал верхней и нижней пластины: Коррозионностойкая сталь.

Соединители MS В  высокоизносостойкие  -   Материал верхней и нижней пластины: Закаленная (твердая) сталь.

Соединение лент резьбовой системой МS-190 МАТО

Винтовые системы для соединения конвейерных лент серии MSX

  НОВИНКА!



     Особенности системы MSX-0.1, MSX-0.2, MSХ-0,5:



• БОЛТ-СВЕРЛО исключает операцию предварительной пробивки ленты для установки соединителя;

• лопатки на шайбах препятствуют раскручиванию соединения;

• соединитель гарантирует хорошее сжатие ленты (эффект тисков).

• в комплекте с соединителями прилагается бита TORX 30.

    Резьбовые системы MSR-0,5, MSX-0,1 и MSX-0,2 применяются для ремонта и механической стыковки конвейерных лент, являются эффективным способом стыковки, как нового полотна, так и изношенного (рекомендованного к стыковке этим типом соединителей) полотна, с разрывным усилием от 800 до 2500 кН/м.



       Предлагаемые соединители позволяют выполнять стыковку любых типов резинотканевых лент, в самых различных эксплуатационных условиях  непосредственно на рабочем месте.

           К важным преимуществам предлагаемых соединителей относятся:

​- продолжительный срок эксплуатации;

​- гарантия штатной работы оборудования, в частности, стыки не разрушают футеровку барабанов.



Надежность механических соединений достигается за счет прогрессивной конструкции элементов соединителя и схемы соединения, уменьшающей влияние на прочность механического стыка таких показателей конвейерной ленты, как прочность утка и срок эксплуатации ленты.


Соединители MSХ-0,1
Соединители MSХ-0,2
Соединители MSХ-0,5
Комплекты  соединителей  лент  MSХ  для  толщин  лент  от  8 до 24 мм:

Название          Ширина ленты, мм     Кол-во, шт. в упаковке     Заказной номер   Фото соединителя          Упаковка

  MSХ-0,1/0,2/ 0,5             800                                   115                             46 000 10 08

  MSХ -----                         1000                                  145                              46 000 10 10

  MSХ -----                         1200                                  175                              46 000 10 12

  MSХ -----                         1400                                  200                              46 000 10 14

  MSХ -----                         1600                                  230                              46 000 10 16

Схема разделки ленты под стыковку внахлёст болтовыми соединителями MSХ
Более подробную информацию по соединителям можно узнать
